屋頂分布式光伏電站一般利用商業大樓、工業廠房、民用建筑等屋頂建設光伏發電系統。由于屋頂分布式光伏電站不占用土地資源，能產生綠色電力，且發電電力能夠就近消納等優點，因此得到了國家的大力支持。

那么針對不同的屋頂類型，分布式光伏都是怎么安裝的呢?下面小編就為大家匯總一下屋頂分布式光伏的安裝方式。

各建筑根據屋頂類型不同，主要分為混凝土屋頂、彩鋼瓦屋頂及瓦屋頂。分布式光伏電站的安裝根據這三種不同類型主要采用配重法和夾具法。

一、混凝土屋頂

(1)結構形式

適宜于建設屋頂分布式光伏電站的混凝土屋頂一般是平屋頂形式。

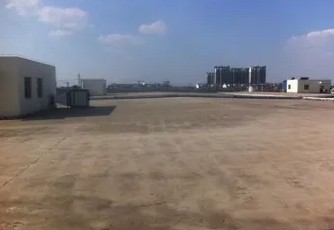

　　(圖1：混凝土平屋頂)

　　(2)安裝方式

混凝土屋頂一般采用混凝土配重塊作為基礎，它不破壞屋頂原有結構，而實際設計安裝過程中，這種基礎會有各種各樣的形式，如條形基礎、方形基礎、鋼筋混凝土配重塊+特種工程塑料支架等方案，但基本原理都是一樣的。

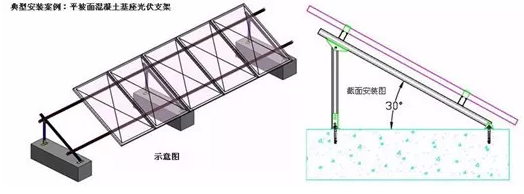

　　(圖2：條形基礎)

　　(圖3：方形基礎)

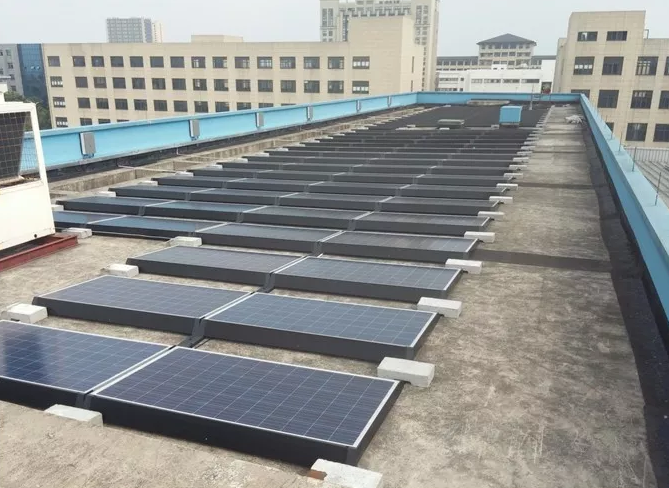

　　(圖4：鋼筋混凝土配重塊+特種工程塑料支架方案)

　　本方案由于采用平鋪屋頂?shù)姆绞剑M件傾角一般為5°或者10°，承受的風載較小，且不使用鋼支架，因此光伏系統單位面積重力荷載較小，可滿足不上人混凝土屋頂?shù)某休d要求。

(3)荷載要求

混凝土屋頂由于采用配重塊基礎，而配重塊一般重80-100kg左右，所以這種屋頂分布式光伏的安裝方式對屋頂承重要求比較高。混凝土屋頂有上人屋面和不上人屋面之分，根據《建筑結構荷載規范》(GB50009-2012)規定，上人屋面的活荷載的設計標準值為2.0KN/m2(200kg/ m2)，不上人屋面的活荷載的設計標準值為0.5KN/m2(50kg/ m2)。因此，對于上人屋面，荷載不小于2.0 KN/m2的屋頂，基本可以判定為適合建設這種形式的屋頂分布式光伏電站，而對于不上人屋面，則需采用特殊設計方案，如上圖中的鋼筋混凝土配重塊+特種工程塑料支架方案。

二、彩鋼瓦屋頂

(1)結構形式

彩鋼瓦屋頂一般是廠房屋頂，根據彩鋼瓦的規格一般分為角馳型彩鋼瓦、直立鎖邊型彩鋼瓦及梯形彩鋼瓦，其結構形式如下。

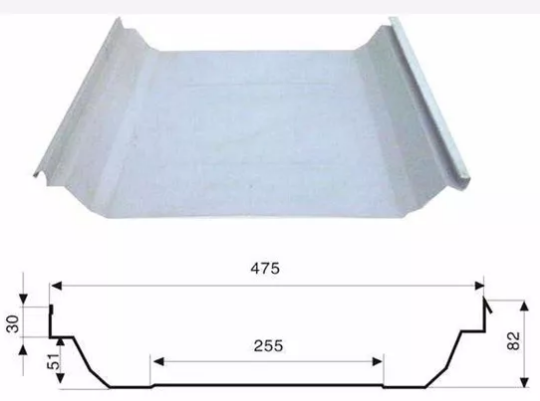

　　(圖5：角馳型彩鋼瓦)

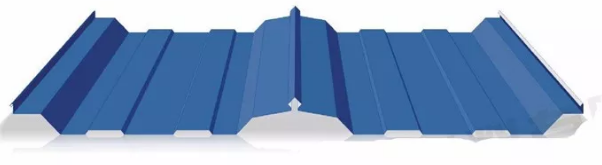

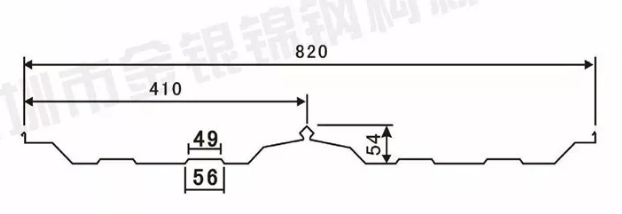

　　(圖6：直立鎖邊彩鋼瓦)

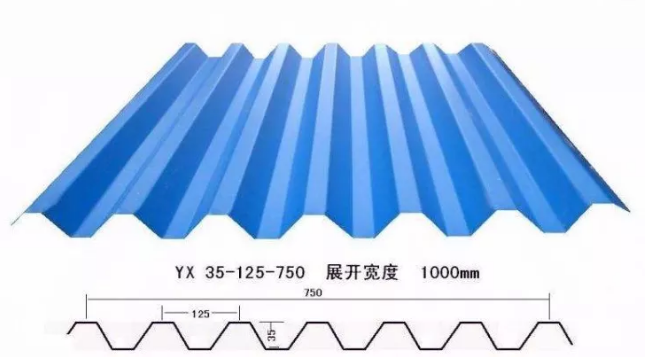

　　(圖7：梯形彩鋼瓦)

　　(2)安裝方式

根據不同的彩鋼瓦形式，可選擇相應的夾具或者支座基礎，其安裝方式如下圖：

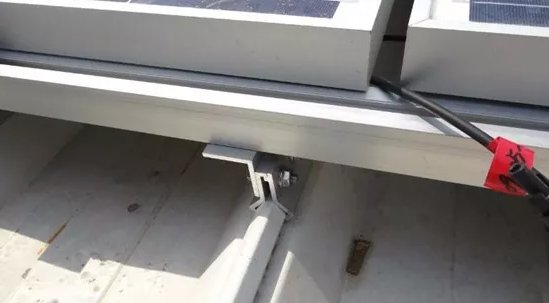

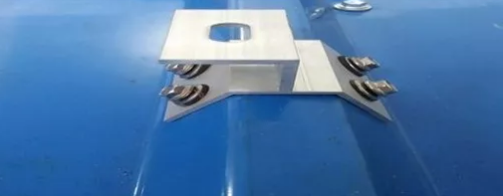

　　(圖8：角馳型彩鋼瓦安裝方式)

　　(圖9：直立鎖邊彩鋼瓦安裝方式)

　　(圖10：梯形彩鋼瓦安裝方式)

　　由于角馳型和直立鎖邊型彩鋼瓦，其安裝方式可以直接采用夾具作為屋頂分布式光伏組件的基礎，沒有破壞彩鋼瓦的完整性，因此這兩種形式的廠房屋頂很適合做屋頂分布式光伏電站，而梯形彩鋼瓦屋頂由于光伏組件支座的安裝方式破壞了彩鋼瓦的整體性，因此存在漏水隱患，此種形式的安裝方式要做好防水措施。

(3)荷載要求

彩鋼瓦屋頂建設光伏電站，由于安裝基礎主要是夾具，重量并不是太大，所以對屋頂承載力要求并不是很高。彩鋼瓦屋頂一般為不上人屋面，根據《建筑結構荷載規范》(GB50009-2012)規定，不上人屋面的活荷載的設計標準值為0.5KN/m2(50kg/ m2)，此種荷載一般滿足建設要求。

三、瓦屋頂

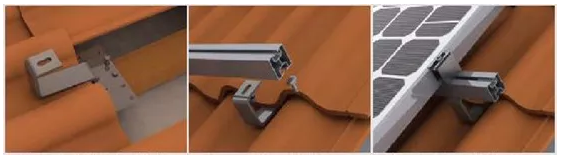

瓦屋頂一般是民用建筑屋頂，瓦結構形式有各種各樣的，但基本安裝過程都是一樣的。
