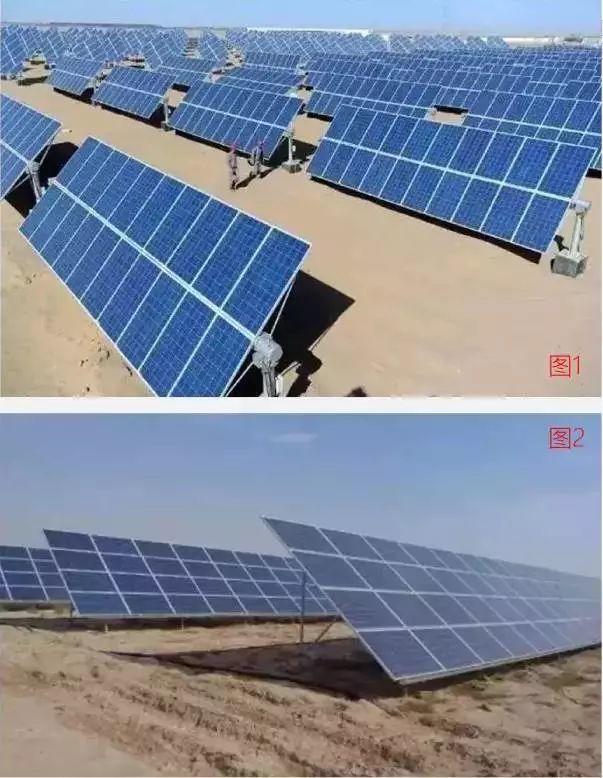

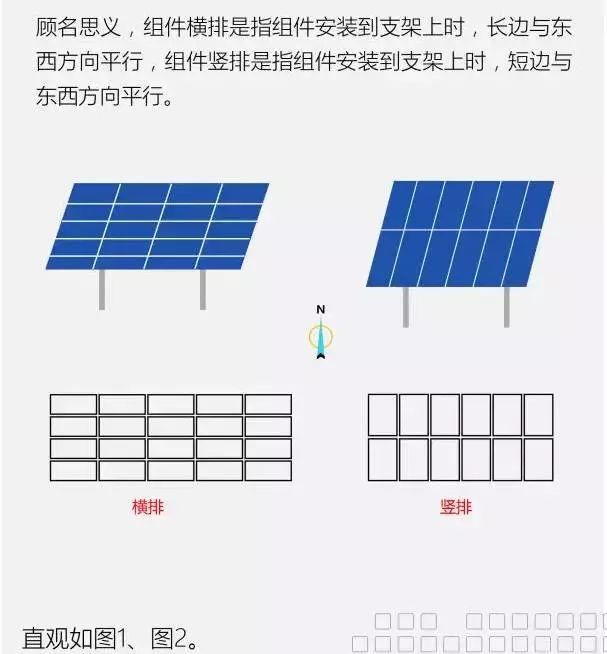

什么是組件橫排、豎排？
1、橫排、豎排占地面積比較

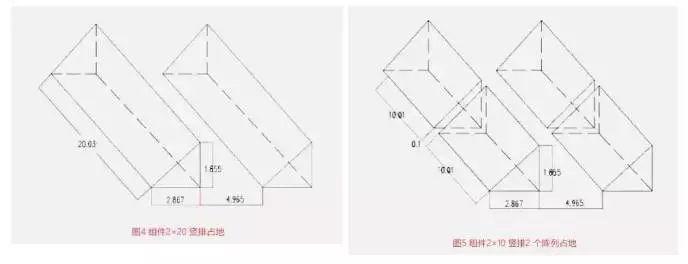

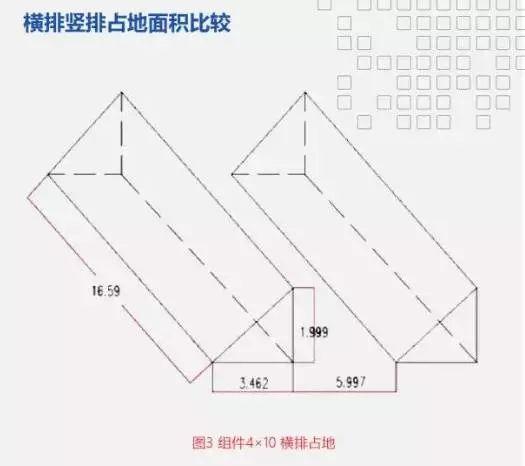

我們以30°傾角，3.0的影子倍率，40塊尺寸為1650*992的組件，組件與組件間隔0.01米為例，實際計算占地面積。組件橫排為南北方向橫排4塊，東西方向10塊；組件豎排為南北方向豎向2塊，東西方向20塊。
組件安裝造價約占光伏電站總投資的1‰，即使橫排比豎排安裝造價提高10%，也僅會增加造價的萬分之一，相比于發電量的增量，至少相差一個數量級。
橫排支架增高，安裝難度稍增，現在它的優勢體現出來了。在緯度較小或支架傾角小的地區，我們會發現陣列間距較小，組件清洗時，稍大一點的車輛很難通過。另外，在光伏與農業等其他形式結合的電站，陣列間距小，農業作業或其他作業時非常不方便。
在相同影子倍率條件下，支架越高，陣列間距越大，橫排時支架稍高，陣列間距也相應增大，間距即可應用。
光伏專用纜用量減小

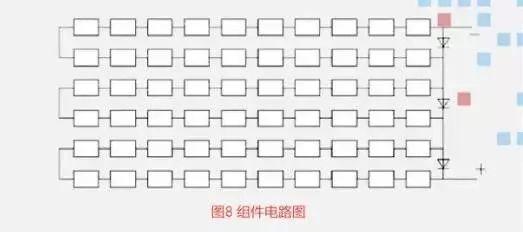

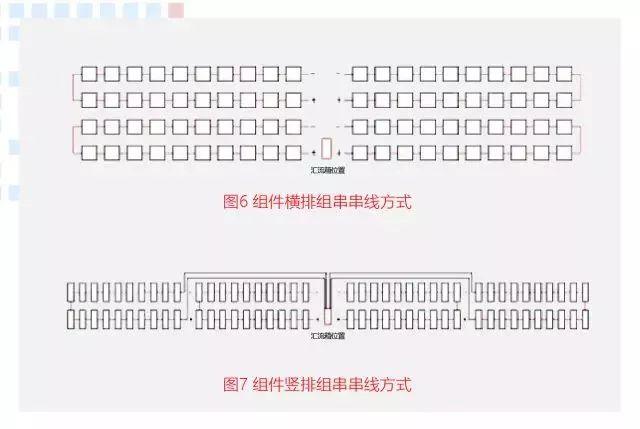

另外，組件橫排4排可安裝2個組串，光伏專用纜U型串線后，直流側更集中，如圖6所示，每個組串的電纜利用組件自帶正負極線即可完成，1×4mm2電纜用量會減小，線損也會相應降低。而組件豎排時，如圖7所示，需要另接兩根電纜到匯流箱，線纜用量增大，線損也加大。
有的朋友問豎排為什么不接2串呢？為保證組件正負極在同一側，通常采用2排組件U型串線，只接1串。否則，每個組串都會多用一個陣列長度的光伏專用電纜，增大初始投資和運行線損。

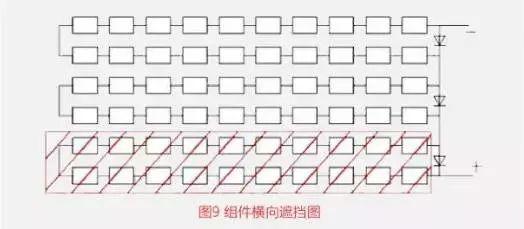

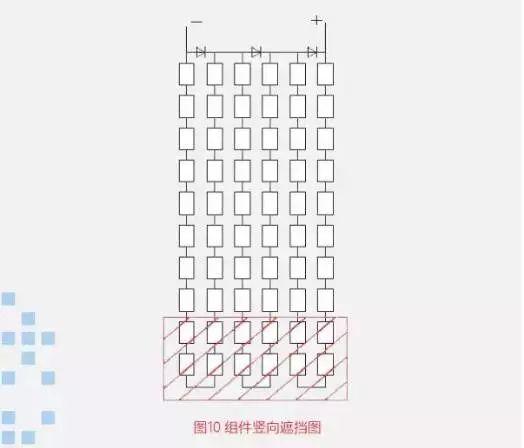

圖9遮擋一塊組件最下邊兩排電池片，橫向排布時，最下邊的旁路二極管導通，上邊2排電池片繼續有功率輸出。
在相對平坦的地面電站，太陽升起和落下的一段時間內，都會發生前排組件平行遮擋后排的情況，折合散射、反射等因素后，我們按早晚橫排比豎排少遮擋10分鐘估算。考慮到太陽升起和落山時，輻照度下降，按輸出功率是最大輸出功率的15%計算。對于一座年利用小時數1500小時的電站，橫排比豎排發電量多1.2%。
山地、坡地光伏電站
現在光伏電站與農業、林業結合增多，不可避免的在山地、坡地等不平坦的地形建設，那么復雜地形組件排布如何選擇呢？

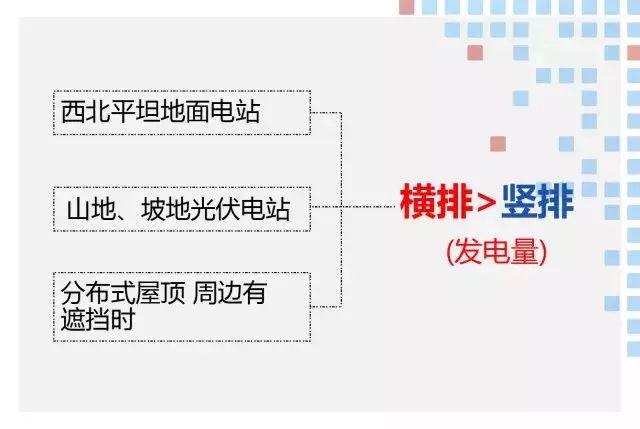

對于利用山地南坡和北坡建設的電站，與平地類似，橫排優于豎排；對于利用部分東坡和西坡建設的電站，太陽早上升起時，東坡首先照到太陽，西坡有遮擋，隨著太陽逐漸升高并向南移動，西坡逐漸照到太陽，東坡有遮擋，可以看出遮擋仍大致與組件長邊平行。太陽在南北回歸線之間移動，加之我國大部分建光伏電站的地區在北回歸線以北，所以定性的角度講，在山地、坡地等不規則地區，組件橫排抗遮擋能力大于豎排。
對于安裝于房頂?shù)?a href="http://www.bjwzyunyu.cn/tag/tag.php?itemid=3606" target="_blank">分布式光伏電站，如果是空曠無遮擋且有傾角安裝時，與地面電站相同。對于有電線桿或天線等豎向遮擋，且無法避開時，如果是遮擋物較多可考慮豎排安裝。如果是豎向遮擋只是極個別現象時，對于有傾角安裝的電站，我們?nèi)酝扑]橫排安裝。因?yàn)?，橫排安裝不僅能提高發電量，而且一般屋頂分布式電站傾角較小，組件過道就很窄，不利于檢修、清洗等，如果組件橫排，可安裝多塊組件，支架變大，過道就變大，更便于檢修（占地面積并不增大）。
組串式、集散式逆變器多路MPPT跟蹤時候（橫安2串，豎安1串）
對于組串式、集散式逆變器多路MPPT的情況，組件橫排也有其特有優勢。因?yàn)榻M件橫排時，通常在南北方向上布臵4排，如圖6所示，這樣每個支架即可設計2串，可將每個支架最上面一串接到同一MPPT中，在下面一排遮擋時，上面仍可發電，這樣理論上可更有效提供發電量效率。而組件豎排時，如圖7所示，通常在南北方向上布臵2排，這2排接到同一個組串中，沒有橫排時2個獨立組串的優勢。
綜上，對于組串式、集散式多路MPPT逆變器的電站，組件橫排優勢大于豎排。
