前言：

隨著分布式發電補貼的下降和光伏電站建造成本的降低，很多用戶在選擇安裝戶用光伏系統時，都希望最大化的利用屋頂?shù)拿娣e，盡可能擴大安裝容量，以增加發電量，保障投資收益率。在我國北方許多地區，以前大屋頂優勢讓戶用光伏系統能夠達到10kW左右，現在隨著技術的不斷進步，和成本的不斷優化，三相12kW逆變器的成本已經快速下降，接近于10kW逆變器的價格，12kW以上戶用系統迎來大量應用場景。本文將從組件、逆變器，支架、線纜、配電箱的選型，到整體設計方案，以及電站收益預測等方面，與大家分享12kW電站的設計過程。

一、設計過程

1.???項目勘察

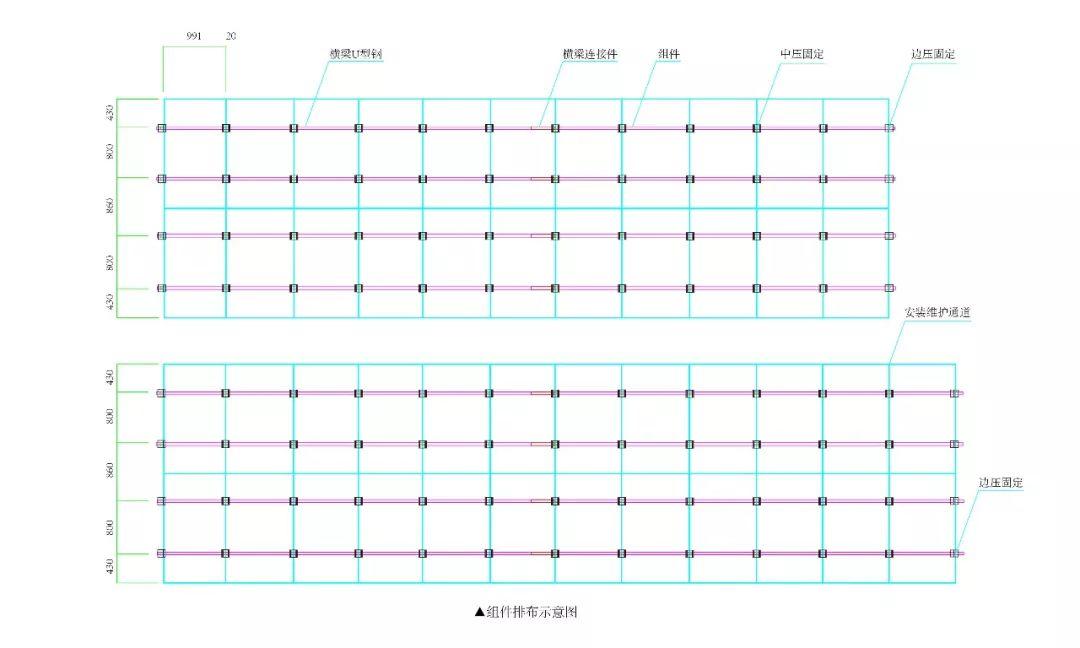

農戶自建住宅，水泥平屋頂，經現場勘測，設計組件排布示意圖如下：? ? ? ? ? ? ? ??

2.??組件選擇

在目前的組件市場上，275W~330W功率段的組件最為常用。本文的典型設計方案直流側建議選擇兩串輸入，可以減少線路損耗，提高系統效率。大家可根據項目特點在下表中選用相應組件方案。

組件規格	每串?dāng)?shù)量（塊）	電站總串?dāng)?shù)（串)	電站總功率(KW）	組件總數（塊）	備注
275W	23	2	12.65	46	任選一種組件 配置方案
280W	23	2	12.88	46
285W	23	2	13.11	46
290W	23	2	13.34	46
295W	23	2	13.57	46
300W	23	2	13.8	46
310W	22	2	13.64	44
315W	22	2	13.86	44
320W	21	2	13.44	42
325W	21	2	13.65	42
330W	21	2	13.86	42

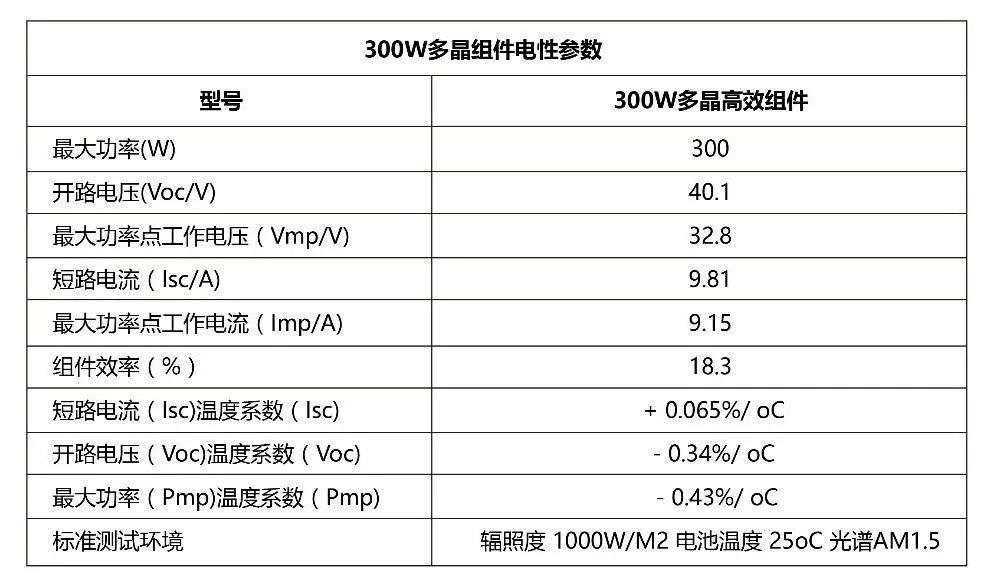

綜合考慮了屋頂面積，銀行放款條件以及全壽命周期的收益，本方案選用了46片300W多晶高效組件，其技術參數如下：

根據組件的參數和數量得到裝機容量為 300Wp* 46塊=13.80KWp

3.支架方案及組件安裝

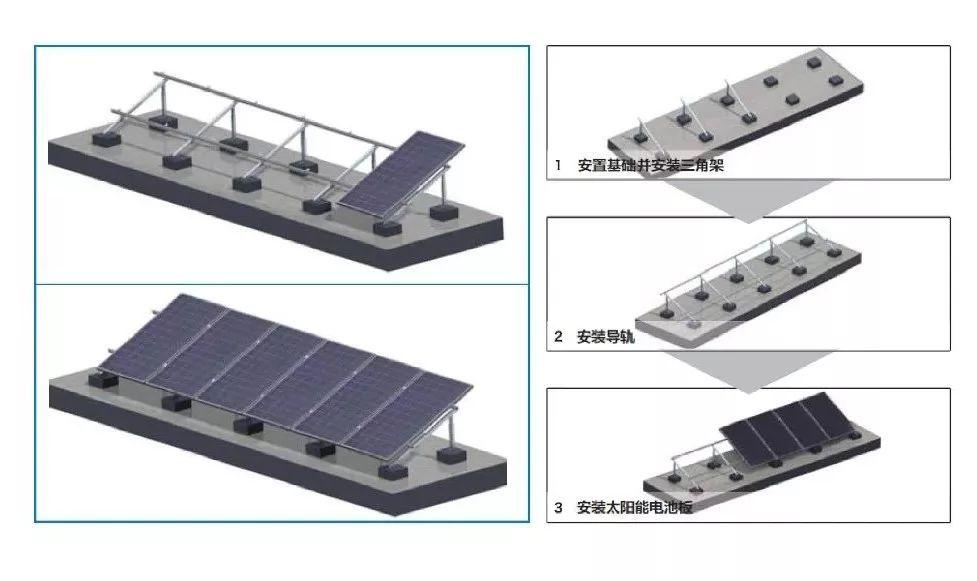

水泥平屋頂?shù)闹Ъ?組件安裝步驟如下：

• 預置水泥墩基礎
• 用膨脹螺栓固定角鋁底座
• 固定角鋁底座和角鋁斜撐
• 固定角鋁后撐和斜撐，然后鋪設導軌，用T頭螺絲固定
• 安裝組件，用中壓塊和邊壓塊固定

4.逆變器的選擇及安裝

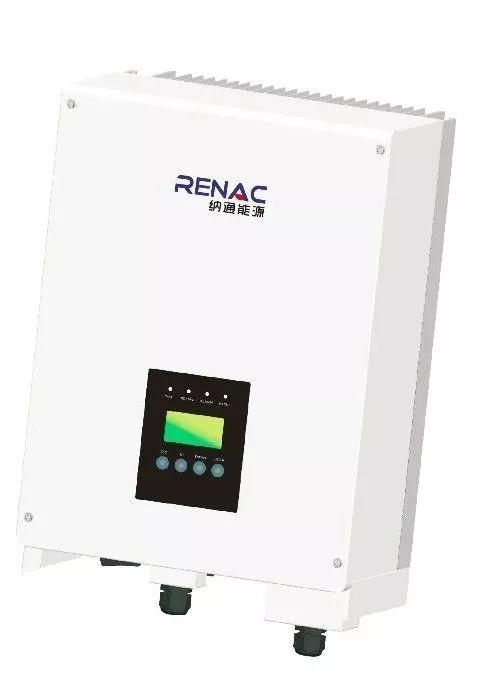

推薦選用一臺納通NAC12K-DT三相逆變器。

新型高效組件的應用給逆變器的性能提出了新的需求，同時隨著技術和成本不斷的優化，納通在考慮實際應用要求后，優化了產品性能，推出了12kW三相逆變器 NAC12K-DT，最大直流輸入電壓可達到1100V，有著極高的功率密度和性價比。直流側輸入電壓提高后，光伏組件(以多晶60片電池片計算)的單串?dāng)?shù)量從原來的最多22塊擴充到24塊 , 子串?dāng)?shù)量減少，直流側線纜的用量也隨之減少，減少的線損，充分提升輸出電量。

此款逆變器體積小，重量輕，功率密度高，銷售售價接近于10kW逆變器。

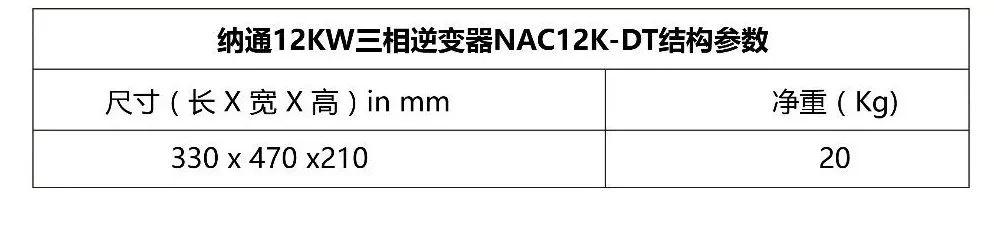

逆變器具體參數如下：

其中逆變器接入關鍵參數如下：

①?? 串組件開路電壓和工作電壓在SOC條件下分別約為922.3V和754.4V，滿足逆變器安全和運行電壓需求, 機器運行在滿載MPPT范圍內。

②?? 串組件額定功率在SOC下為6.9kW，此次示例設計逆變器接入2串組串，接入組件容量13.8kW，超配比1.15。具體接入方法如下：

MPPT1 : 23塊/串，1串接入；

MPPT2 : 23塊/串，1串接入；

5.逆變器直流端線纜制作和接線

注： 直流連接器如果安裝不到位，由于接頭接點松脫，接觸不良、電線受潮、絕緣破裂等原因而極易引起直流拉弧現象。為確保直流連接器的安裝質量，需要使用專業的壓線鉗。

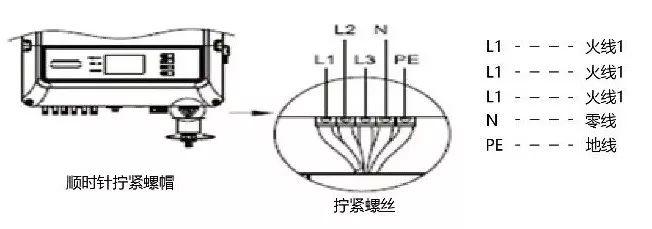

6. 逆變器交流端線纜接線

7.??線纜的選擇

1）直流側線纜

直流線纜在戶外鋪設，需具備極好的耐熱，耐寒，耐油，耐紫外線等性能，因此光伏系統中的直流電纜需采用專用光伏電纜，目前常用的光伏專用電纜為PV1-F1*4mm²。

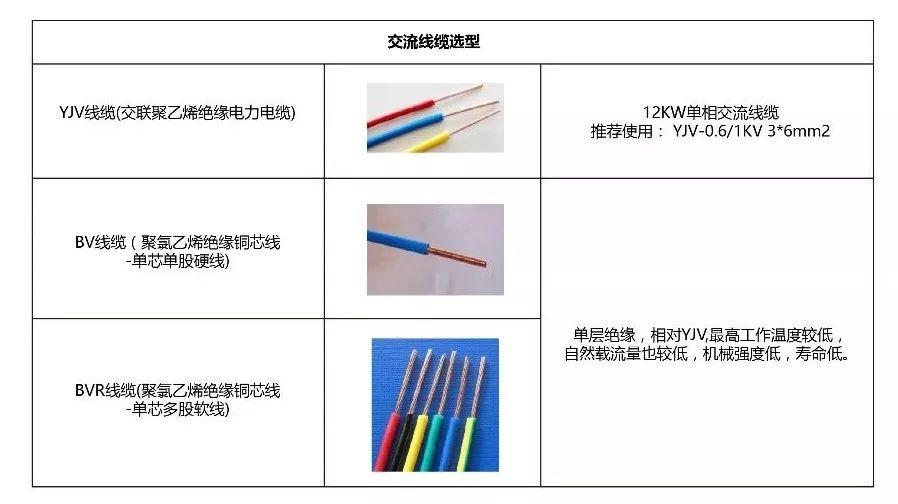

2）交流側線纜

交流線纜用于逆變器交流側至交流匯流箱或交流并網柜，可以選用YJV型號線纜。 長距離鋪設還需考慮到電壓損失和載流量大小， 12kW三相機交流線纜推薦使用YJV-4*6mm²。

8.??配電箱的選擇

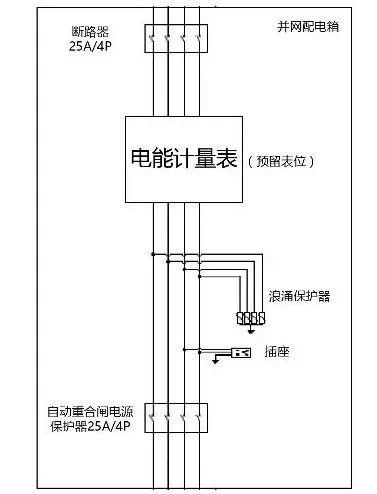

配電箱內部元件說明：

1）斷路器

斷路器的一端接逆變器，一端接電網側，交流斷路器一般選擇逆變器最大輸出電流的1.25倍以上， 12kW逆變器交流輸出最大電流為19，至少選擇25A/4P的斷路器。

2）自動重合閘電源保護器

電網公司要求在逆變器至電網間接入自動重合閘電源保護器，這里選擇25A/4P的規格。

3）浪涌保護器

本項目選用限壓型SPD，4P的浪涌保護器，選擇規格Uc~385V，Imax≥20KA，In：≥10KA，Up≤1.5KV。

9.??接地措施

接地是施工人員在安裝中最容易忽視的問題。但若不做好接地，會因設備對地絕緣阻抗過低或漏電流過大而報錯，影響發電量，甚至危害人身安全。戶用光伏系統的接地包括組件測接地，逆變器側接地，配電箱側接地。

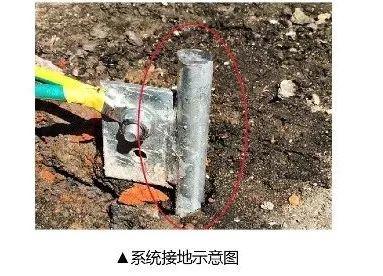

選用φ12的圓鋼或50*5mm的扁鋼，埋入深度1.5m的地下，光伏組件的防雷接地電阻要求應小于10Ω，逆變器和配電箱接地電阻應小于4Ω。對于達不到接地電阻要求的，通常采用添加降阻劑或選擇土壤率較低的地方埋入。

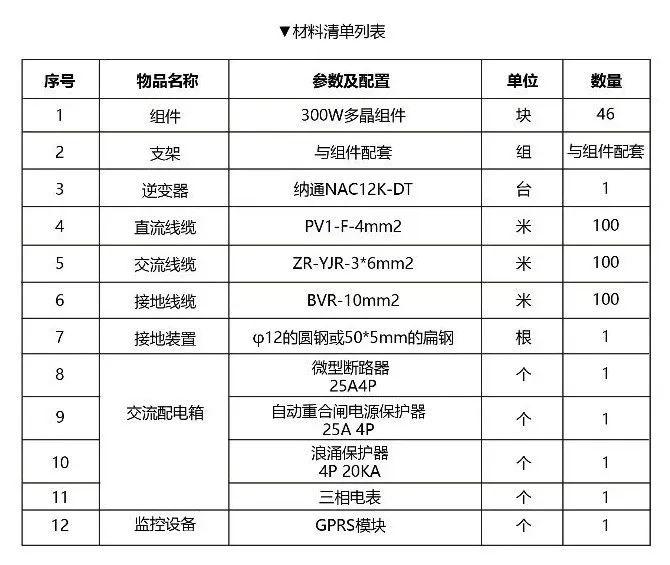

二．設計方案圖及材料清單表：

?

三、 收益計算

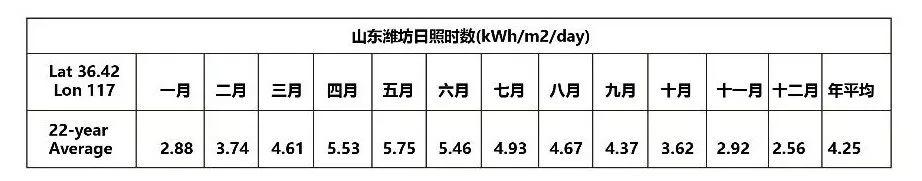

本系統安裝了46塊300Wp的高效組件，裝機容量共13.8kW，系統效率=82%，從NASA上導出的光照數據如下表， 項目安裝地山東濰坊地區全年日平均有效發電日照時數為4.25*365=1551.25小時。

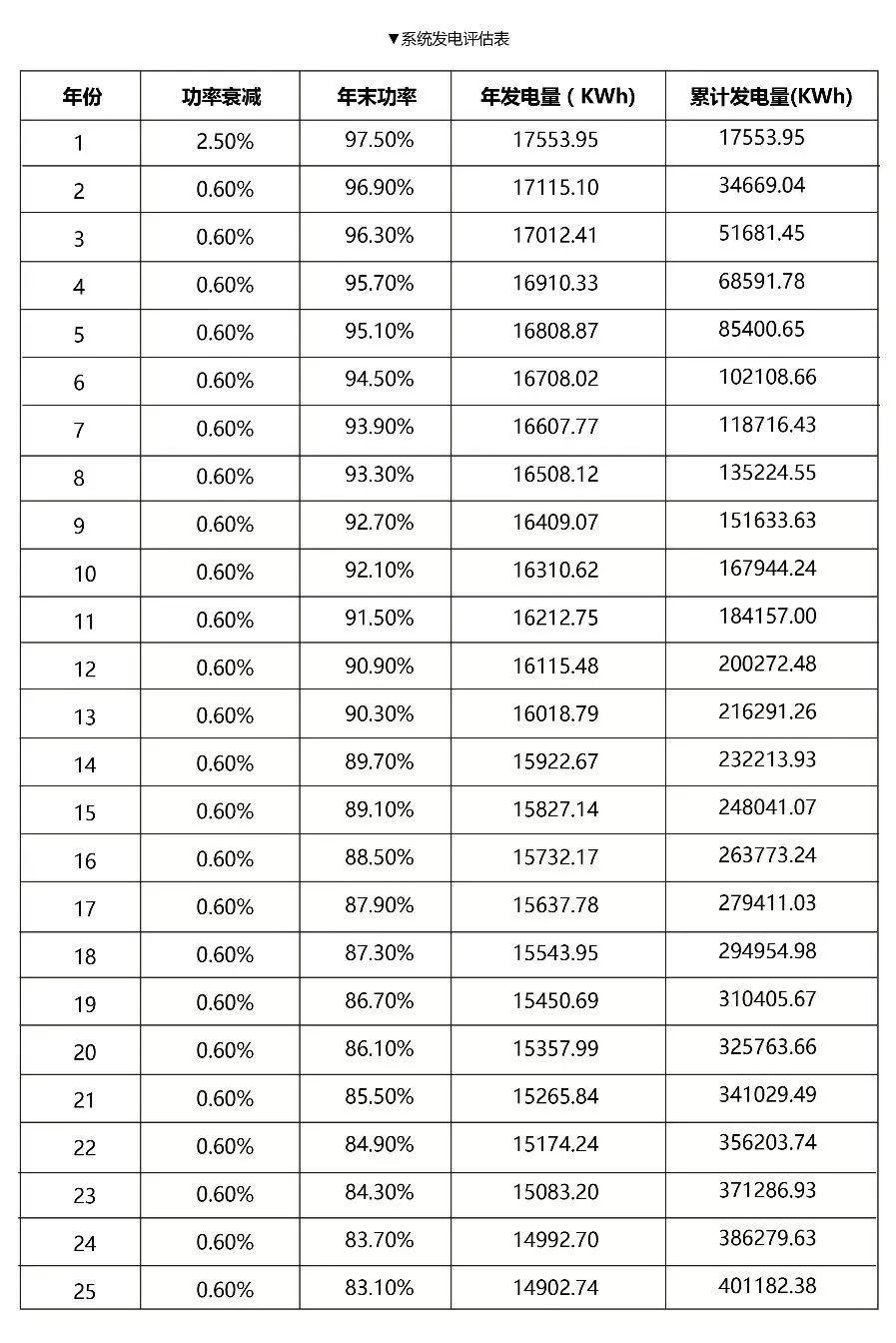

組件首年衰減2.5%，之后每年衰減0.6%。 可以算出本系統25年累計發電量約為40萬度。



?

四、實際應用案例

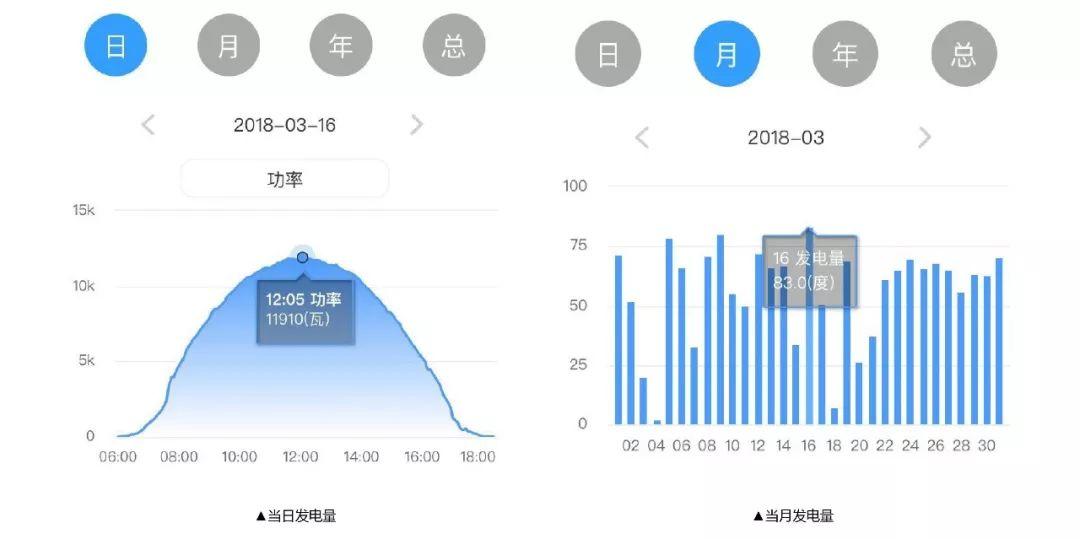

下面監控數據為一臺安裝在山東萊陽的一臺NAC12KW-DT逆變器在2018年3月16日的發電情況，通過GPRS監控可以看到，當天最高功率為11.91KW, 當日累計發電量為83度。逆變器運行穩定，發電量符合預期。

結論?

12kW左右裝機容量的電站在我國北方地區應用較為普遍，通過典型設計的分享讓用戶對光伏系統的前端設計有了很好的了解，給后續光伏電站的施工做了正確的引導，保證了光伏電站的質量和收益。

來源：納通能源
