根據國家能源局數據，今年前三季度新增光伏發電裝機43GW，中國光伏電站累計裝機規模已超120GW。隨著光伏電站規模擴大、光伏電站模式的多樣化以及分布式光伏電站的發展，光伏電站的運營以及后服務的重要性逐漸凸顯，尤其是戶用光伏電站的崛起，將對光伏運維工作提出更高的要求。

業內人士認為，在光伏運維重要性日益凸顯的同時，整個光伏行業對運維尚未足夠重視，相關的管理體系、標準體系建設方面尚處于初始階段。光伏運維注重單價的同時也要注重品質，呼吁從事光伏發電運維的企業注重科技的投入和應用，從資金投入以及高科技應用兩個方面為專業運維提供基礎保障。紅外熱像儀作為一種高效的檢測工具可以大幅提高運維效率。

■?光伏電站檢測有了“紅外”神器

光伏電站由于占地面積大、分布廣泛，容易出現光伏電池組件 “線路老化”和“熱斑現象”等故障，并網逆變器則容易出現過壓、過流、功率管短路和開路等故障。這些嚴重影響到光伏電池組件的壽命和光伏電站的安全穩定運行。光伏電站設備數量越多，虛接的電纜、組件熱斑等故障也越多。

目前光伏電站的故障檢測方法主要有紅外圖像檢測法、電信號檢測法、事件相關檢測法和基于傳感器檢測法。菲力爾FLIR公司儀器部門銷售經理公麗梅小姐告訴記者，“與傳統的數據采集器、紅外點溫儀等相比較，通過紅外熱像儀檢測目標電路時，不需要斷電，操作方便，同時非接觸測量使原有的溫度場不受干擾;圖像直觀、快捷，方便檢測者在同時間和相同的環境下得到同一塊組件上不同電池塊的溫度，容易找出熱斑。”

菲力爾FLIR是世界第一的紅外熱像儀生產廠家，也是是全球最大的紅外熱像儀生產和研發企業。從1958年發明了全世界第一臺紅外熱像儀，專注于熱像儀的研發制造五十余載，目前紅外熱像領域全球市場占有率達到64.2%。

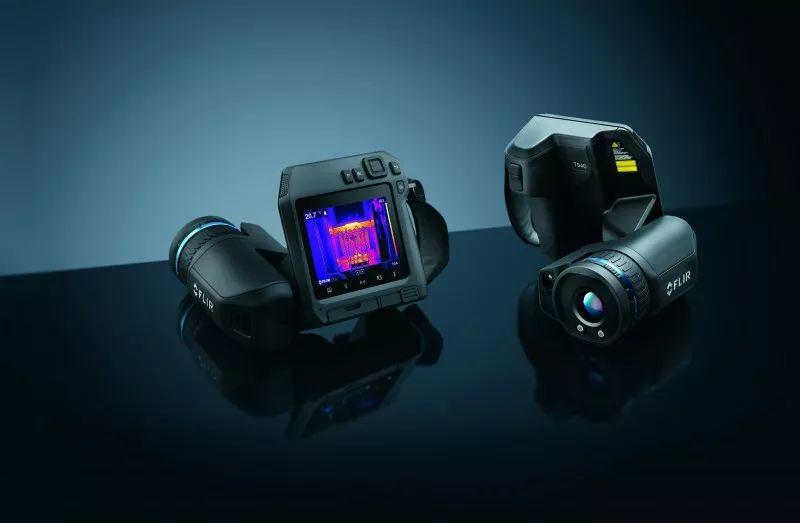

菲力爾FLIR熱像儀的所有器件都是公司自主研發、生產的。從最小的探測器、鏡頭，到整機的安裝，菲力爾FLIR嚴格把控每一環節。多年的紅外行業經驗，奠定了菲力爾FLIR在商用紅外熱像儀市場的占有率處于絕對領先地位，全球市場占有率高達60%。近年來，全球紅外熱像儀市場需求快速增長，尤其是隨著產業化過程中，生產成本的大幅度降低，紅外熱像儀的新應用領域不斷擴大，除了傳統的軍用領域，在電力、工業、光伏、建筑、新能源等民用領域也得到了非常廣泛的應用。

“成本方面，隨著技術的不斷提升，熱像儀已經不像原來那么昂貴了，價格已經低進幾千元。 菲力爾FLIR紅外熱像儀產品線長，選擇很豐富。例如今年菲力爾FLIR新推出的升級版帶WiFi功能的Ex系列熱像儀，性價比非常高， 很適合光伏行業的用戶。用戶使用熱像儀進行光伏電站的運維檢修，迅速篩查溫度異常位置，可以節約更多的時間成本，提高了工作效率，最終使得客戶的工作成本大大降低。”公小姐告訴記者。

■?電池到電站 助力光伏質量全產業鏈

目前，紅外熱像儀在光伏行業的應用主要包括檢測太陽能電池綜合缺陷、太陽能組件及熱斑檢測、太陽能逆變器電路板的紅外檢測、光伏電站發電系統電氣以及配電柜的紅外檢測等方面。

公小姐告訴記者，“通常，光伏系統某個部位出現問題，就會存在過熱或過冷區域。菲力爾FLIR作為紅外技術生產與研發領先廠商，其研發生產的熱像儀可對光伏組件、組串、方陣、逆變器、交直流線路和所有其他電氣系統進行檢查，并以溫度差異的形式將異常點可視化地呈現出來，從而幫助您在大面積地檢測過程中，輕松快速地識別和定位故障。同時，熱像儀的非接觸式測量特點，使原有溫度場不受干擾，又能確保檢測人員的人身安全。”

缺陷組件無法將吸收的熱能轉化為電能(熱點效應)，產生“高熱”。菲力爾FLIR 紅外熱像儀能夠靈敏、準確的感應出被測物表面發生的微小溫度變化，并通過非接觸檢測方式實現對太陽能電池片或組件缺陷的檢測。將產品缺陷位置直觀準確地顯示在紅外熱圖中，為使用者提供方便快速的檢測方案。

太陽能熱斑效應會嚴重破壞太陽能組件或者整個發電系統，因此需要用菲力爾FLIR熱像儀對太陽能組件進行熱斑檢測， 以避免組件所產生的能量被熱斑的組件所消耗，同時可以避免由于熱斑可能給太陽能組件或系統的壽命帶來的威脅。

在正常情況下，各電池片的溫度分布均勻;如果存在組件矩陣中有個別電池片溫度出現異常過高，就說明此電池片可能有問題，已經由正常光能轉電能的工作狀態，變為電池組件的負載消耗電能發熱，影響整個電池組件的轉化功率，此時需要更換溫度過高的電池片。

菲力爾FLIR熱像儀能提供清晰的電路板溫度場分布的圖像和準確的溫度測量，通過提供的紅外熱圖，幫助工程師分析出整塊線路板的溫度分布，完善工程師的設計和應用。

電氣接觸點長期處于高溫狀態，會導致絕緣下降或引發電氣火災。導線中通過的電流量超過安全電流值，通過電流量越大，發熱量就越大，導線絕緣層溫度就越高。一旦絕緣導線的溫度超過最高允許工作溫度，導線的絕緣層就會加速老化，甚至發生燃燒，引起火災事故。利用菲力爾FLIR紅外熱像儀觀測可及時發現異常情況,避免事故的發生。

電線或其支架材料的絕緣能力差，以致導線之間或導線與大地間有微量的電流通過，漏電的電火花能成為火災的著火源。利用菲力爾FLIR紅外熱像儀可清晰看出發熱點及溫度,并能對異常溫度標記便于分析,以便及時對異常情況作出處理。
