陰影遮擋會嚴重影響發電量。雖然陰影只遮擋了1/10，但有可能會使發電量減少90%以上！
因此，在分布式項目中，尤其是戶用項目中，有兩個困擾很多安裝隊伍的問題：
1）光伏陣列前后間距多少才能保證不遮擋影響發電量？
2）光伏陣列前面有障礙物（如女兒墻）時，保持多大的間距才能保證不遮擋？
在戶用項目中，由于缺乏安裝隊伍技術力量，大量存在由于前后間距不夠造成前后排遮擋，嚴重影響發電量。如下圖所示。
那前后排的間距多少合理呢？
根據《光伏發電站設計規范(GB 50797-2012)?》的規定：
要保證全年9:00~15:00（當?shù)卣嫣?yáng)時）時段內前、后、左、右互不遮擋，即冬至日當天9:00~15:00時段內前、后互不遮擋。
此時，陣列前后間距計算方法如下：
若前方的光伏陣列高度（遮擋物高度）為H，H可以實際測量出來；保持冬至日9:00~15:00（當?shù)卣嫣?yáng)時）不遮擋時的前后間距為D，可以用H進行計算，計算方法如下。
太陽高度角??? sinα=sinφsinδ+cosφcosδcosω?；
太陽方位角? ??cosγ=(sinαsinφ-sinδ)/ (cosαcosφ )
陣列間距??????? D=Hcosγ/tanα
φ：緯度、δ：赤緯角、ω：時角
上述公式相對較復雜，一般戶用安裝商很難會計算。然而，我們可以發現：D與H的比值是定值，該值只與項目場址所在緯度相關。
D/H=τ=cosγ/tanα
τ被稱為項目場址的影子倍率
為了方便查詢，表1~5列出了項目場址所在地緯度為10°~55°時的影子倍率。
舉個例子，
若某地的緯度為25°，根據表2，其影子倍率為1.5124。
經測量，前方陣列/遮擋物的高度為2m，則前后間距D=2m×1.5124=3.0248m，
實際工程可以向上取3.1m。
若某地的緯度為35.7°，根據表3，緯度為35°、36°時的影子倍率分別為2.3028、2.4174，利用插值法計算35.7°時的影子倍率分別為2.383.
經測量，前方陣列/遮擋物的高度為1.4m，則前后間距D=1.4m×2.383=3.336m，
實際工程可以向上取3.4m。

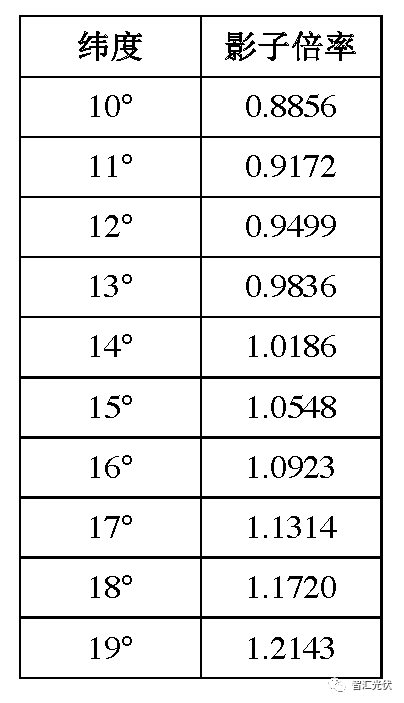

表1：項目場址所在地緯度為10°~19°時的影子倍率

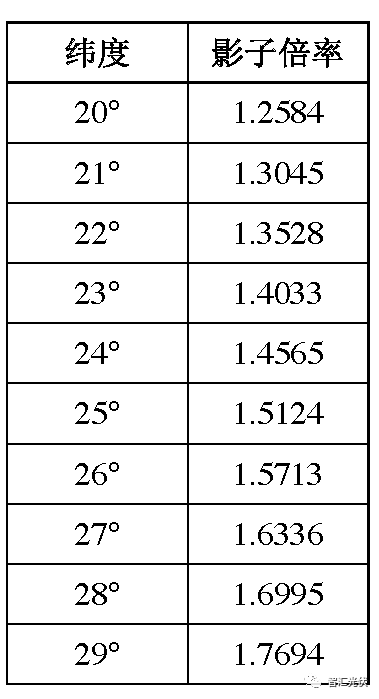

表2：項目場址所在地緯度為20°~29°時的影子倍率

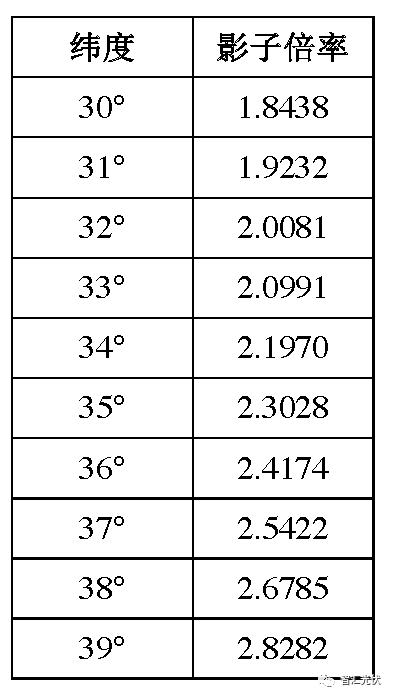

表3：項目場址所在地緯度為30°~39°時的影子倍率

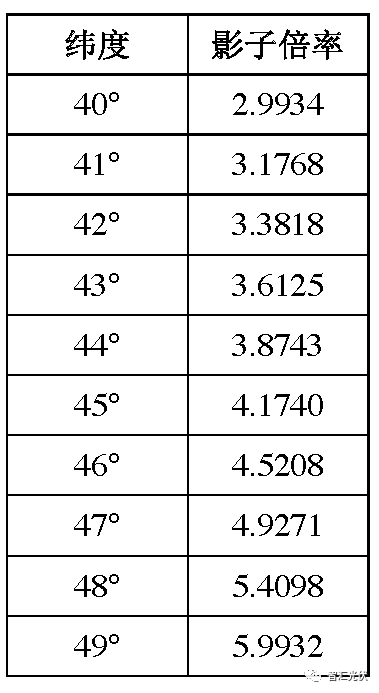

表4：項目場址所在地緯度為40°~49°時的影子倍率

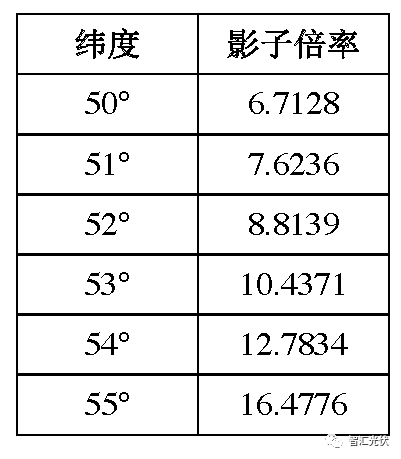

表5：項目場址所在地緯度為50°~55°時的影子倍率
